HB-TO4-86 / HB-TO7-86

您所在的位置：首页 > 品牌中心 >High-Basic >智能控制 > HB-TO4-86 / HB-TO7-86

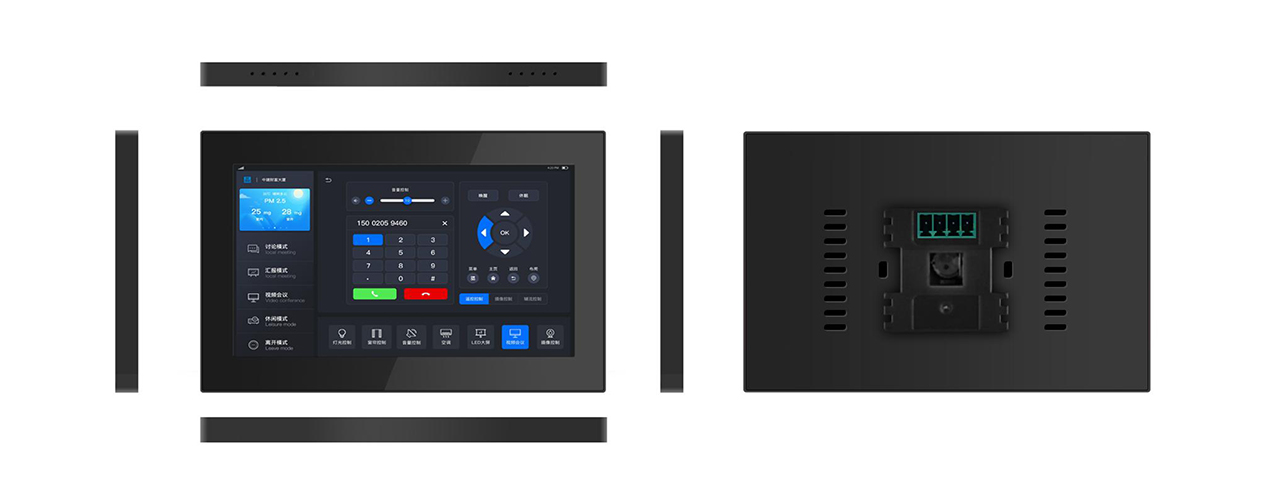

内置智能系统 4寸/7寸触摸控制屏

主要特点

1. 屏幕尺寸：4.0寸，分辨率：480*480 / 7.0寸，分辨率：800*480；
2. 标准86底盒安装设计，全镜面电容屏设计；
3. 采用32位嵌入式处理器，内部集成SDRAM；
4. 支持JPEG图片压缩，矢量字库，多语言一键切换；
5. 支持常用组态控件和LUA脚本，图文刷新更快，可实现内部逻辑运算和自定义协议；
6. 支持滚动、滑动特效；
7. 支持RS-485通讯，MODBUS RTU协议；
8. 内置智能控制APP，控制界面UI可定制；

技术参数

系统设计

触摸功能

电容式触摸屏，单点、滑动触摸；

显示

480*480 / 800*480

视频解码

MP4视频格式

结构设计

环保外壳，86底盒安装，防溅水式设计

系统模块

主板、液晶显示、触摸屏

液晶屏

屏类型

LED背光 IPS液晶屏 A规

尺寸

4英寸 / 7英寸

显示区域

71.9(W)×70.2 (H) mm / 153.7(W)×86.2 (H) mm

最佳分辨率

480*480 / 800*480

亮度

320 cd/m2 / 230 cd/m2

对比度

≥ 800：1

响应时间

0.8/2.6 ms

刷新频率

60Hz

色彩总数

65K色，16位RGB

可视角度

80/80/80/80 (Typ.)(CR≥10)(左/右/上/下) / 70/70/50/70 (Typ.)(CR≥10)(左/右/上/下)

使用寿命

> 20000小时

触摸屏

触摸技术

电容触摸

触控方式

单点、滑动触摸

透光率

90%以上

触控次数

无限次、触控寿命与工作环境（灰尘、湿度）有关

主机系统

系统版本

嵌入式实时操作系统

CPU类型

800MHz 32位双核处理器

存储容量

1GB内置（可扩展SD卡）

通讯方式

RS-485，MODBUS RTU协议

电源

输入电源

4.5-30V

整机功耗

≤1.2W / ≤5W

待机功耗

≤0.5W / ≤0.7W

环境

操作温度

-20℃～70℃

存储温度

-30℃～80℃

震动强度

10 to 25Hz(X,Y,Z方向 2G 30分钟)

物理规格

屏幕

4寸 / 7寸

显示尺寸

71.9×70.2mm

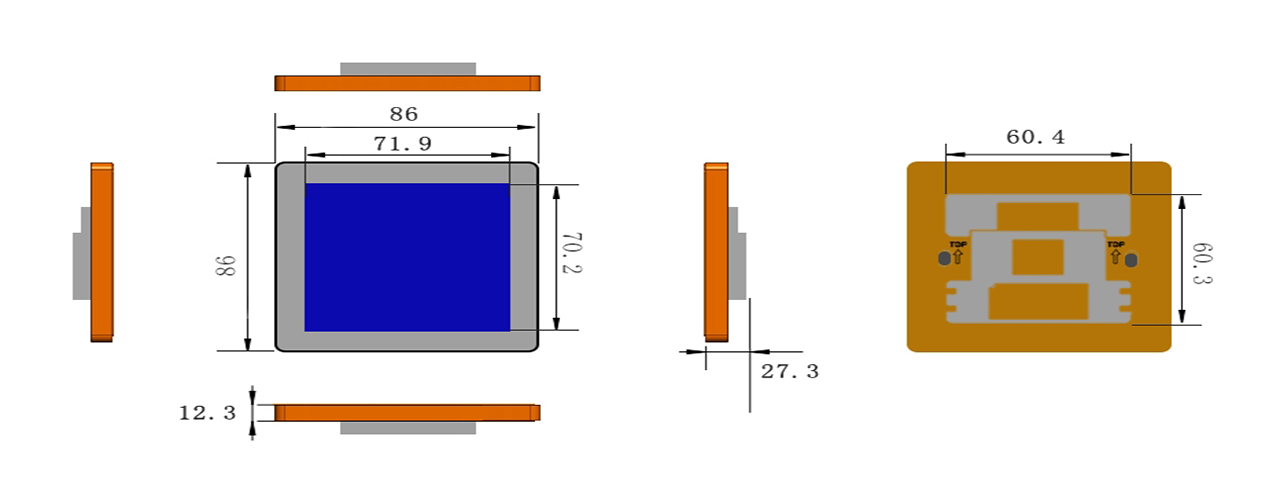

整机尺寸

86*86*27.3 mm（宽×高×厚）/ 153.7×86.2 mm （16:10）

挂架

嵌入式86底盒

壁挂螺丝

净重量

HB-TO4-86 : 0.15kg
