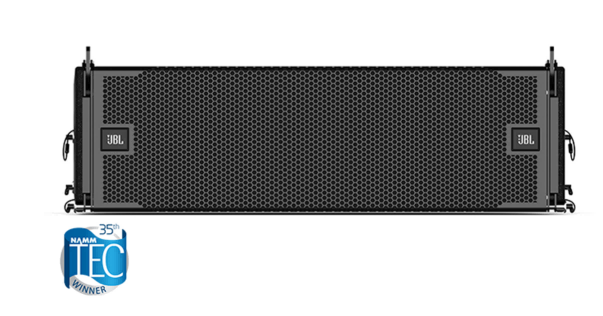

A8

双 8 英寸线阵列扬声器

主要特点

VTX A8 是新一代的线阵列产品，集成 JBL 专业旗舰 VTX A 系列中所有专有技术，为中小型租赁及固定安装
应用提供了紧凑的解决方案，VTX A8 是为了解决不同的扩声需求而设计，包括制作公司、租赁公司、剧院、礼
拜堂以及z作为其他大型 VTX 系统的辅助补充如前置补声，侧补声数组或舞台侧返送等等来使用。
JBL 低音单元和我们新一代的高频换能器以及波导技术，提供了令人满意的性能，效率和一致的 110 度水平覆
盖，A8 将两个 8 英寸低音单元、四个 3.5 英寸中频单元和两个 2 英寸高频单元组合在一个箱体中，双差分低
频导孔，通过准确的计算，可以将频率范围下限扩展至 49Hz。

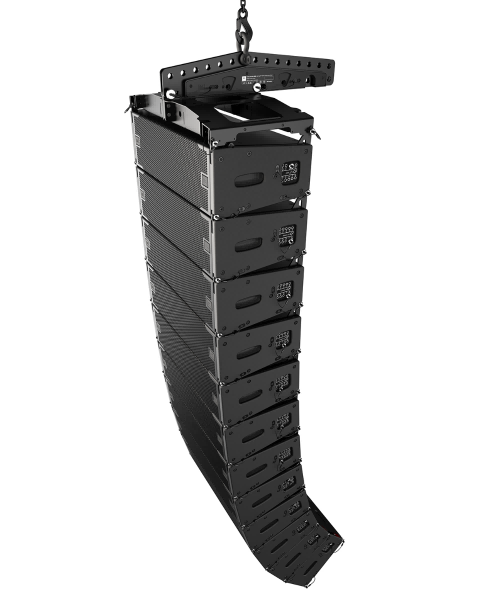

VTX A8 使用了 VTX A 系列的吊挂技术和悬挂系统，从而简化了工序，并包含一整套的配件为您提供各种配置
的选择

技术参数

频率范围（-10dB）

49Hz - 19kHz（Preset:VTX A8）

覆盖范围（-6dB）

水平：110度（300Hz-18kHz）垂直：根据系统配置

系统输入额定功率

LF：600W 连续功率（IEC标准/100小时）, MF/HF：390W 连续功率（IEC标准/100小时）

最大声压级

139dB （Preset:VTX A8）

系统功放要求

Crown Audio I-Tech HD(所有型号） Crown Audio I-Tech 4 x 3500 HD

功放通道数量要求

2-Channels Bi-Amp(LF/MHF)

每组音箱数量

3 x VTX A8

系统阻抗

LF：8 Ohms MF/HF:8 Ohms

低音单元

2 x JBL 258J,双 8 寸直径，双 2.5 寸音圈，钕磁铁差分驱动器

中音单元

4 x JBL 2136H ,3.5 寸直径，2 寸音圈，钕磁铁

高音单元

2 x JBL 2432K，,2 寸直径环形膜片，2 寸音圈，钕磁铁

材料

18 和 15 毫米，11 层海华木胶合板，黑色饰面，有整体凹槽手柄

防水等级

IP55（IEC60529）

吊装件

采用面板插销设计，可快速调整和锁定角度

扬声器夹角角度

0.25、0.5、1、1.5、2、2.5、3、4、6、8、10

面网

粉末涂层，14-规格的六角钢孔和黑色透明的声学材料

连接方式

接插件：Neutrik Speakon NL-4(2x),接点定义：Pins 1+/-(LF)，Pins 2+/-(MF/HF)

尺寸（高 x 宽 x 深）

226.60mm x 761.29mm x 375.16mm,8.92in x 29.97in x 14.77in

净重

29.5kg（65磅）
