ViRAY

紧凑型三分频对称线阵列系统

主要特点

独特的8"同轴中/高频平面波驱动单元
双8"钕磁铁超低失真音盆驱动单元
ViCOUPLER耦合器合并所有换能器以单个点源来传输
600 W（AES2）额定功率
可变水平覆盖角度，120°或80°或100°(40°+60°)
阵列垂直弯曲角度，0°到10°，1°步进
优越音质表现

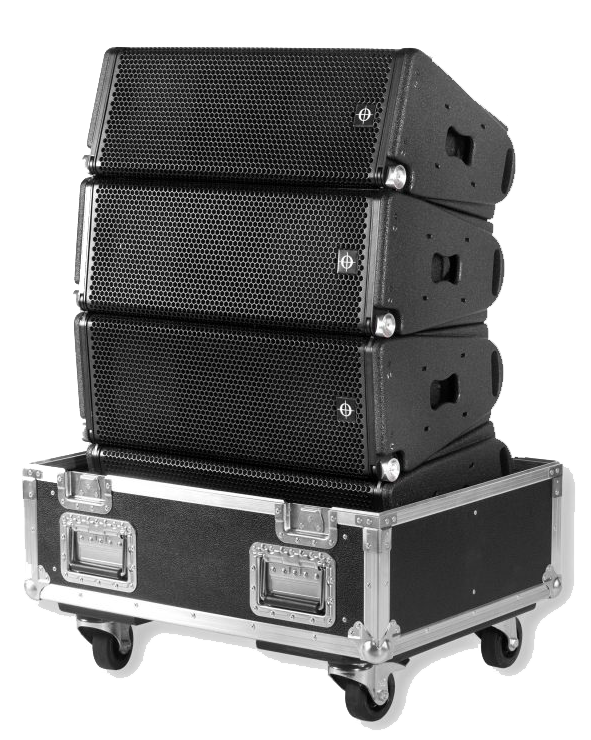

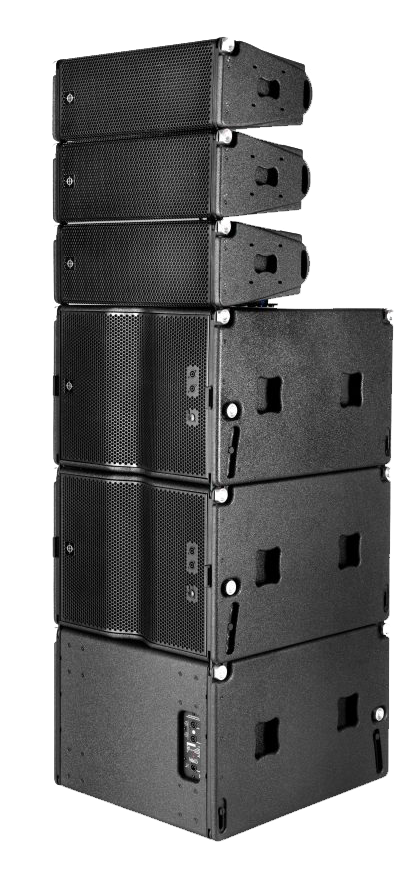

集成吊装系统用于吊挂或地面堆叠安装
复合材料箱体，表面喷涂聚脲确保耐久性与防水性

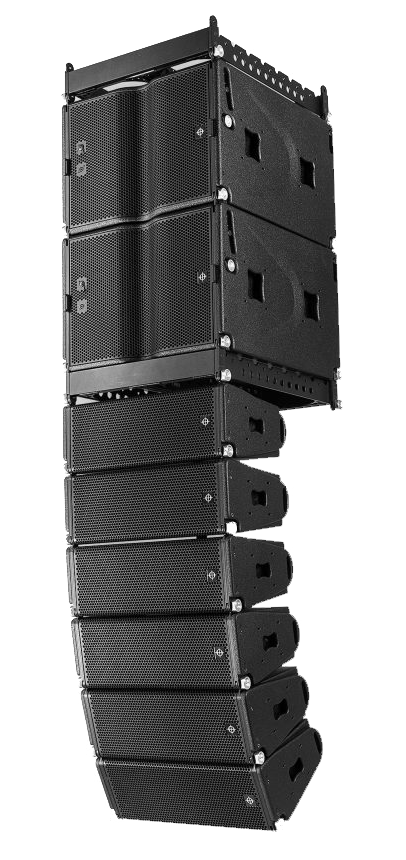

可以加载SCV-F低频扩展
与LINUS机柜套装系统集成

技术参数

应用

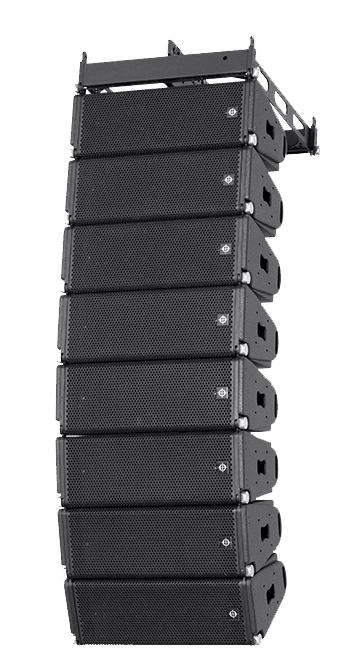

最少1只, 最多20只箱体单元线阵列

频率响应

55 Hz - 22 kHz (-6 dB)

额定功率 (AES / 峰值)

600 W/ 2400 W

最大峰值声压级*

143dB（A）

功率放大, 每台功放驱动箱体数量

LINUS14D 优化值 / 最大值: 8/12 (双功放) 或 16/24 (无源) LINUS12C 优化值 / 最大值: 8/12 (双功放) 或 16/24 (无源)

水平覆盖角度

120°, 80° 或 100° (60° + 40° 或 40° + 60°)

垂直覆盖角度

阵列依赖, 0°-10° ,1°步进

低频

2x 8" 钕磁铁, 防水音盆 2" (50.8 mm) 音圈, 300 W (AES) 每只

中/高频

8" 同轴钕磁铁平面波驱动单元中频: 3.5" (90 mm) 音圈, 150 W (AES) 高频: 1.75" (44.4 mm) 音圈, 80 W (AES)

分频点

600 Hz 无源或双功放 (内部连接器), 6300 Hz 无源

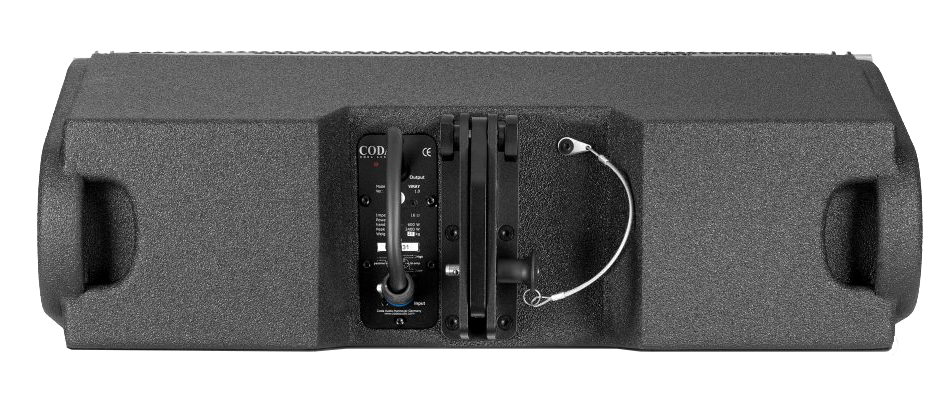

输入连接器

2x Neutrik™: 1x 输入 + 1x li

额定阻抗 LF / MF+ HF

16 Ohm (1+/1-) / 16 Ohm (+2/-2)

3分频无源

16 Ohm (2+/2-)

箱体外形

水平梯形 2x 5°

箱体材料

桦木夹板

外观

聚脲涂层 (防水)

吊挂硬件

集成

尺寸 (宽x高x深)

674 x 242 x 385 mm / 26.54 x 9.53 x 15.16"

净重

25.5 kg / 56.22 lbs

* 粉红噪声, 12 dB峰值因数（A-加权）。
