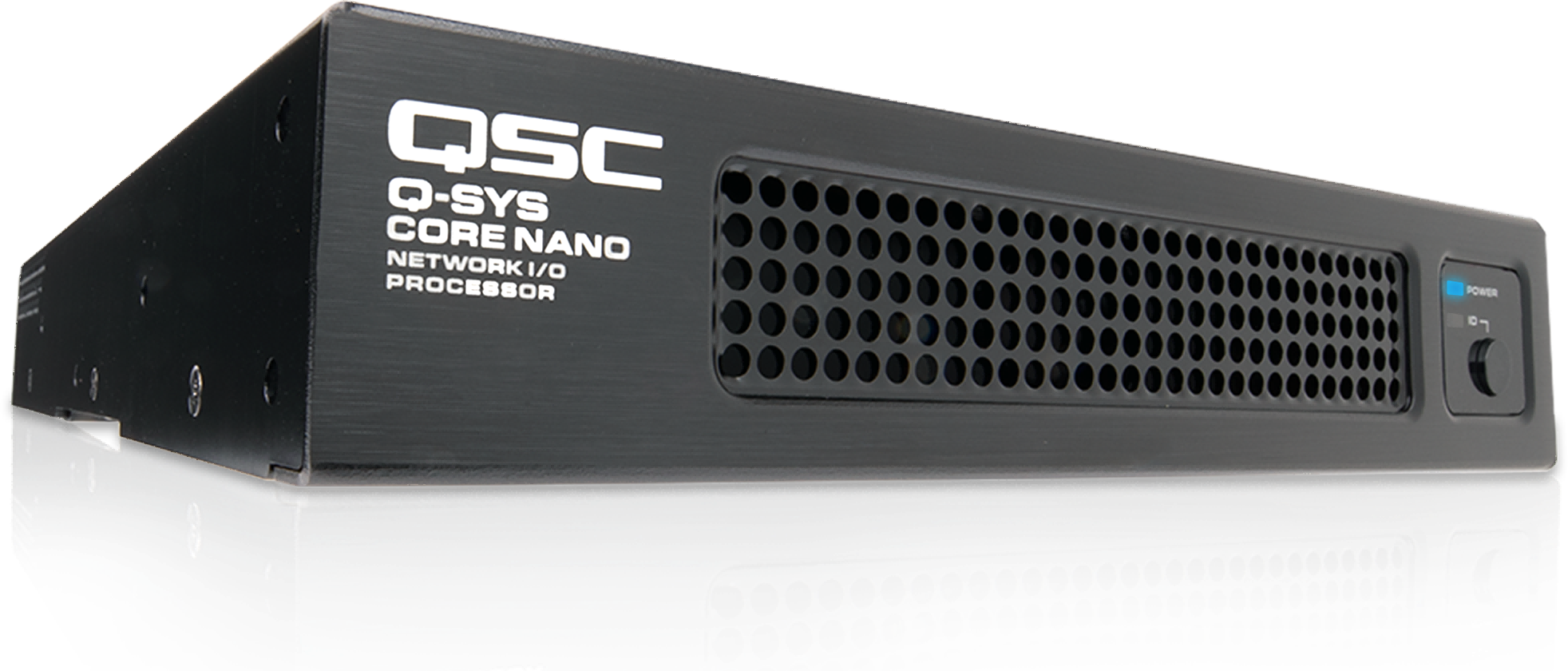

Core Nano

网络 I/O 处理器

主要特点

• 64 x 64网络音频通道 (Q-LAN/AES67) - 机身无模拟音频通道
• 8 x AEC ( 声学回声消除 ) 处理器
• 最大支持 32 x 32 Dante 音频通道 ( 自带 8 x 8)
• USB 音频视频桥 ( 支持 8 x 8 音频 +Q-SYS 摄像机 )
• 外置 USB 音频设备接驳
• 支持 2 路 VoIP 电话
• 全功能 Q-SYS 控制引擎

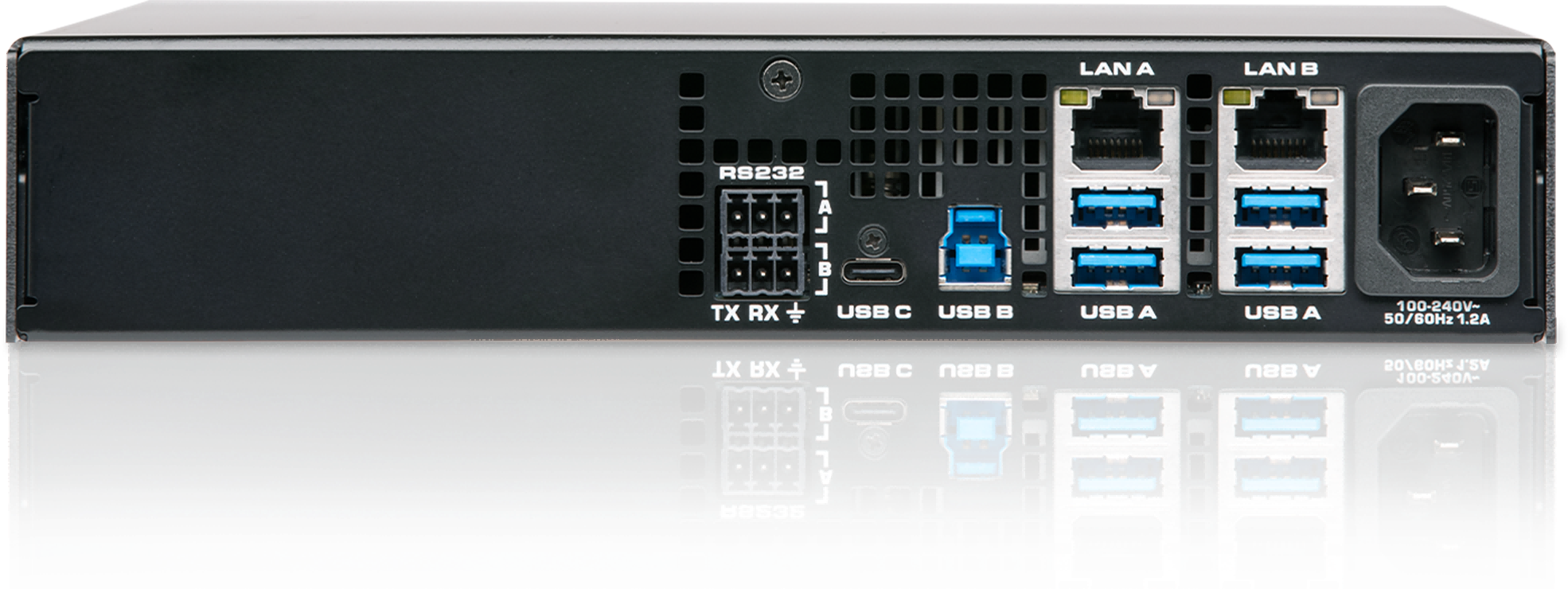

• 双千兆以太网接口，可通过软件自定义结合 VoIP，Q-LAN 控制，Q-LAN音频或网络冗余功能
• 内置电源
• 1/2 U 机架宽，包含固定安装硬件

技术参数

Q-LAN 通道数

64 x 64

Dante 通道数

8x8 ( 自带 )，通过可选证书最大支持 32x32

AEC 通道数

WAN/ 流媒体通道数

12x12

网络外设连接数

最大 32

录音 / 回放

4 路录音 /16 路回放 ( 通过可选证书最大支持 32 )

媒体驱动器容量

默认 16GB，提供升级选项

控制

RS-232 2 ports

USB B 或 C( 音频 )

位深 16 bit 通道数 8 x 8 采样频率 48 kHz

USB 音频设备托管

通过 USB A 支持标准 USB 头戴耳机，扬声器 ( 支持只能接一个设备 )

输入

采样率 48k 或 16k, 单声道分辨率 8-bit, 16-bit, 24-bit, 32-bit, float 格式小端格式，签名或未签名

输出

采样率仅 48k , 立体声分辨率 8-bit, 16-bit, 24-bit, 32-bit, float 格式小端格式，签名或未签名

尺寸

设备尺寸 (LWH) 286.5 x 220 x 43.7 mm 运输尺寸 (LWH) 381.0 x 336.6 x 79.5 mm

环境与安全

能耗 40 W 典型工作温度 40℃ 相对湿度，无冷凝 5 ~ 85% BTU/ 热负荷 110 BTU/ 小时

认证标准

FCC Part 68 / TIA-968-B ( 美国 ) U`L and C-UL listed ( 美国 & 加拿大 ) ES203 021, CE, RoHS ( 欧洲 ) AC ( 欧亚关税同盟 ) PTC200 ( 新西兰 ) PSTN01 ( 中国台湾 ) NOM-151-SCTI (墨西哥 ) Industry Canada CS-03 ( 加拿大 ) JATE ( 日本 ) AS/ACIF S002 and RCM ( 澳大利亚 ) ANATEL Resolution 473 ( 巴西 )
