Core 110f
网络 + 模拟I/O处理器
主要特点
• 支持128*128路网络音频通道
• 16*16路USB音频通道
• 24路模拟输入/输出通道,
包括8路自定义灵活通道
• 支持最多32*32路基于软件的Dante通道
(包括8*8路)
• 16*16个GPIO逻辑端口
• 多实例VoIP线路
• 一个POTS电话线端口
• 3年质保

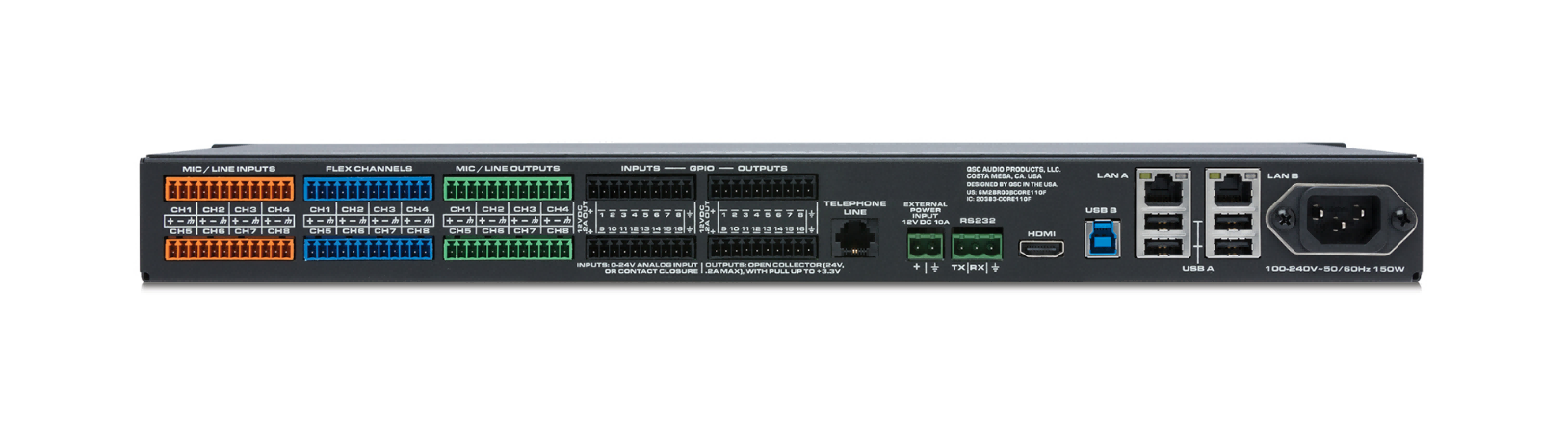

Core 110f
Core 110f
技术参数
输入频率响应
20 Hz至20 kHz @ +21dBu +0.05% / -0.5%
输入THD+N @ 1KHz
@ +21 dBu灵敏度及 +21 dBu输入 < 0.1% @ +21 dBu灵敏度及+10 dBu输入 < 0.0015% @ +10 dBu灵敏度及+8 dBu输入 < 0.0007% @ -10 dBu灵敏度及-10.5 dBu输入 < 0.0006% @ -39 dBu灵敏度及-39.5 dBu输入 < 0.007%
EIN(未加权,20Hz至20kHz)
< -121 dB
输入间串扰@1 kHz
> 110 dB(标称),90 dB(最大值)
输入动态范围
@ +21 dB灵敏度 > 109.5 dB @ +10 dBu灵敏度 > 106.4 dB @ -10 dBu灵敏度 > 104.6 dB @ -39 dBu灵敏度 > 104.6 dB
输入共模下噪音抑制
@ +21 dB灵敏度 50.7 dB @ +10 dBu灵敏度 56.5 dB @ -10 dBu灵敏度 73.2 dB @ -39 dBu灵敏度 63.2 dB
输人阻抗(平衡式)
5k Ω(标称)
输入灵敏度范围(1dB为阶)
-39 dBu(最小值)到 +21 dBu(最大值)
幻象电源
+48 V DC,输入电流最大为10 mA
采样率
48 kHz
A/D – D/A转换器
24-bit
输出频率响应
20 Hz至20 kHz @所有环境下 +0.2 / -0.5 dB
输出THD
0.003%,+10 dBu输出电平
输出串扰@1kHz
> 100 dB(标称),90 dB(最大值)
输出动态范围
> 108 dB
输出阻抗(均衡)
220 Ω
输出电平范围:(1dB为阶)
-39 dBu(最小值)到 +21 dBu(最大值)
USB输入/输出
量化级数 16-bit 通道数 最高16*16 采样率 48 kHz
产品尺寸(高X宽X深)
1.75 x 19.0 x 11.12英寸(44 x 483 x 282.5毫米)
运输尺寸(高X宽X深)
6.0 x 23 x 14英寸(152 x 584 x 365毫米)
功耗
60 W(标称功率),120 W(最大功率)
BTU/热负荷
205 BTU/小时
净重
11磅(5.0千克)
运输重量
12.4磅(5.6千克)
执行标准
Part 15B(美国)、FCC part 68 / TIA-968-B(美国)、JATE(日本)、AS/ACIF S002(澳大利亚)、PTC200(新西兰)、ES203 021(欧洲)、ANATEL Resolution 473(巴西)、NOM-151-SCTI(墨西哥)、PSTN01(中国台湾)、Industry Canada CS-03(加拿大)、CE认证(新西兰)、UL和C-UL认证(美国和加拿大)、RCM(澳大利亚)、EAC(欧亚关税同盟)、RoHS指令(欧洲)
