描述
系统控制处理器，带集成 I/O 功能 ( 或 I/O 接口机功能，通过配置为 “I/O 接口机模式 ”)
配置模式
"Q-SYS Core 模式 " – 集中式的处理器和控制引擎
“I/O Frame 接口机模式 ” – 通过使用网络 I/O 卡（DANTE,CobraNet,AVB）实现高通道数量的
接口扩展配置方案。配合其他 Q-SYS Core 处理器使用
兼容的周边设备
I/O-8 Flex 通道扩展器，I/O-USB 桥，PTZ-IP 摄像机系列，I/O 接口机系列，呼叫站系列，TSC 系
列触摸屏扩展器 ( 配置为 Core 主机模式时 )。
软件需求
Q-Sys Designer 6.x.x
通道能力
网络通道能力 256 x 256
音频 I/O 能力 8 音频 I/O 卡插槽 – 可容纳最大 128x128 本地插卡音频通道
AEC 通道能力 64 通道（ 200ms 尾音） ( 仅 “Q-SYS Core 主机模式 ” 下适用 )
多轨播放器能力 16 轨 , 可扩展至 128 轨 ( 仅 “Q-SYS Core 主机模式 ” 下适用 )
媒体存储容量 约 6GB ( 在 “Q-SYS Core 主机模式 ” 下可访问，可升级 )
音频 I/O 卡
CIAES16: AES3 数字输入卡 (16 通道 )
COL4: 线路输出卡 (4 通道 )
CODP4: DataPort 卡 (4 通道 )
CIML4: 话筒 / 线路输入卡 (4 通道 )
CIML4-HP: 高性能话筒 / 线路输入卡 (4 通道 )
CAES4: AES3 数字 I/O 卡 (4x4 通道 )
CCN32: CobraNet 网络桥接卡 ( 最大 32x32 通道 )
CAN32: AVB 网络桥接卡 ( 最大 32 通道 )
CDN64: Dante 网络桥接卡 ( 最大 64x64 通道 )
媒体存储器
MD-S-M2: 128GB
MD-M-M2: 256GB
MD-L-M2: 512GB
多轨播放器 (MTP)
MTP-32: 32 轨
MTP-64: 64 轨
MTP-128: 128 轨
前面板控制
“NEXT” OLED 翻页功能电容触摸按键
“ID” 设备标识触摸按键
“ 清除网络设定 ” – 同时按下 “NEXT” 和 “ID” 触摸按键。
前面板连接端口
AUX USB: USB Host x 2（A 型端口）
前面板指示灯
蓝色 “POWER” LED 304x96 单色 OLED 显示屏

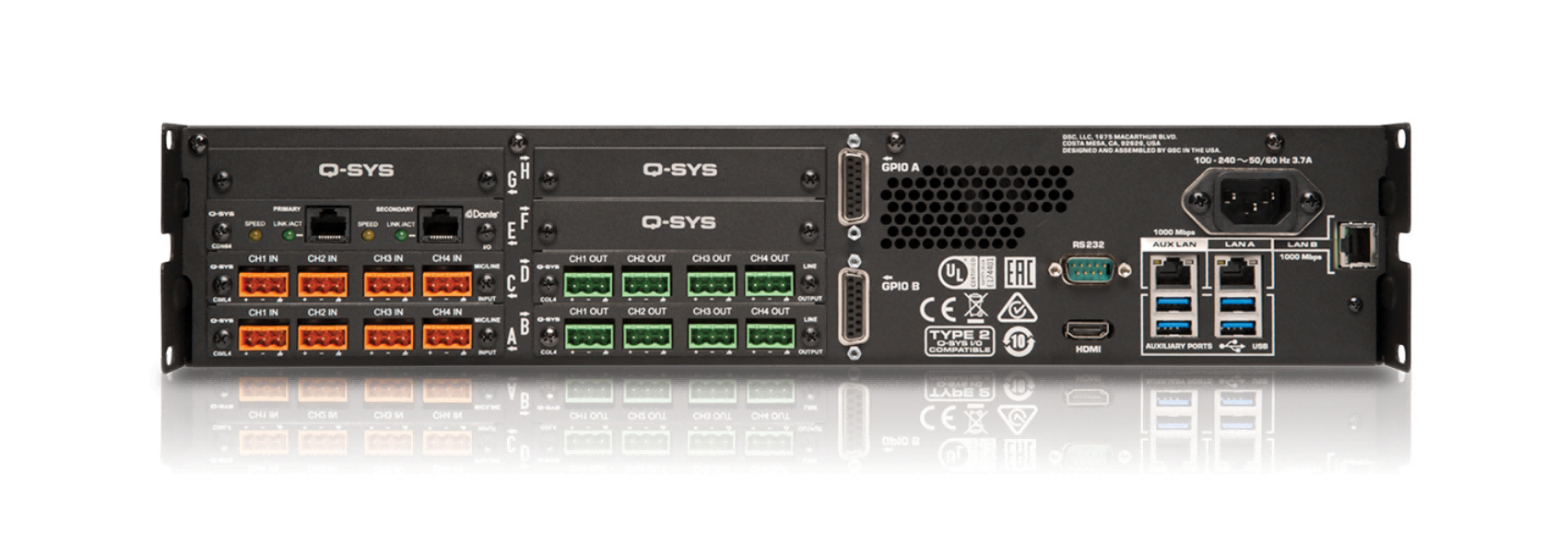

后面板连接端口
RS232: 公头 9 针 D 型 连接器 (DE-9)
视频输出 : HDMI
辅助 USB: USB Host x4 (A 型连接器 )
辅助网络 : RJ45 10/100/1000 Mbps
GPIO: 母头 15 针 D 型 连接器 x2 (DA-15)
媒体网络 LAN A: RJ45 1000 Mbps (QLAN, AES67, VoIP, WAN, Media Streaming, etc)
媒体网络 LAN B: RJ45 1000 Mbps (QLAN, AES67, VoIP, WAN, Media Streaming, etc)
AC 主电源 : IEC 连接器
后面板指示灯
“ 连接 ”, “ 速度 ” 和 “ 运行 ” 状态 LED 指示灯（均在 LAN 口）
电压
100 VAC - 240VAC, 50-60 Hz
电流
3.7A 最大 @100 VAC ( 实际电流取决于具体配置情况，如 I/O 卡槽连接情况、媒体储存器配置、
DSP 配置及网络配置状况）
法规
FCC 47 CFR Part 15 Class A, IC ICES-003, CE (EN55032, EN55035), EU RoHS directive 2011/65/EU, WEEE
directive 2012/19/EU,
China RoHS directive GB/T26572, EAC, RTL, UL, C-UL
产品尺寸（高 × 宽 × 深）
89mm x 483mm x 381mm
运输包装尺寸
165mm × 597mm × 508mm
包含附件
6' UL/CSA/IEC 电源线 , 安装手册 , I/O 连接器 ( 采购 I/O 接口卡时附带欧式连接器 )
