您所在的位置： 首页 > 品牌中心 >High-Basic >智能控制 > HB-SWB0404-SL / HB-SWB0808-SL

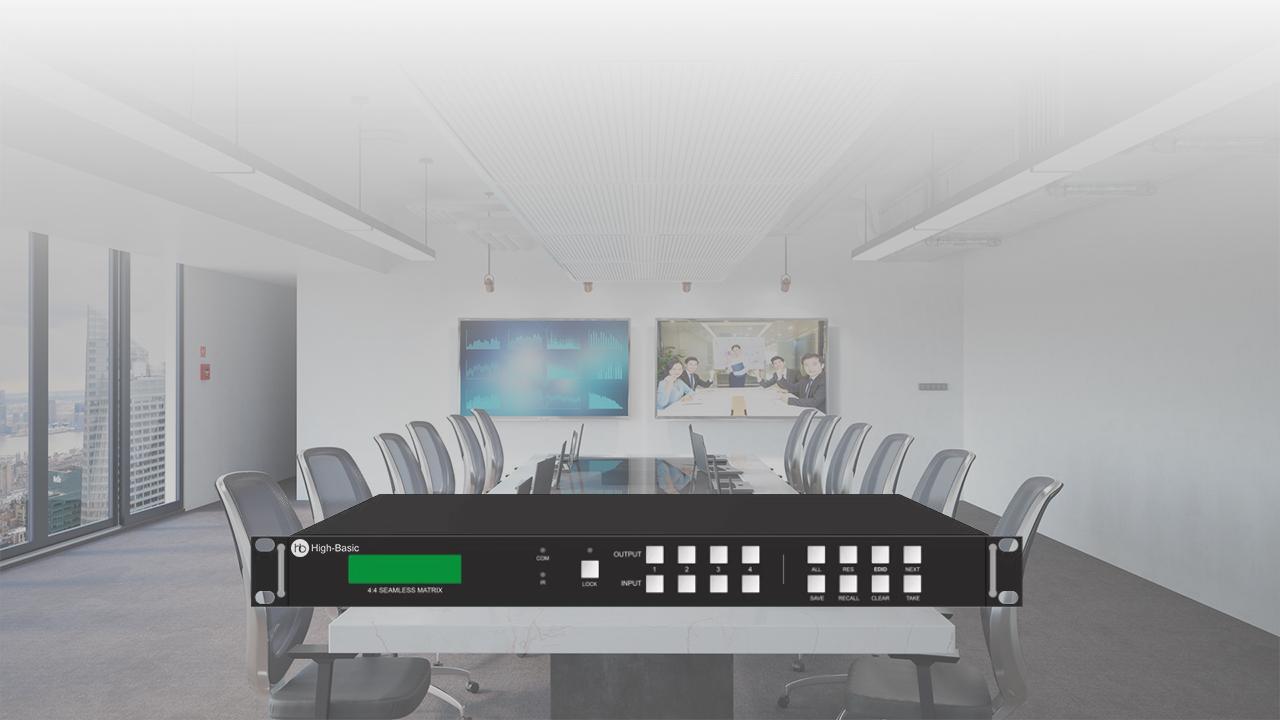

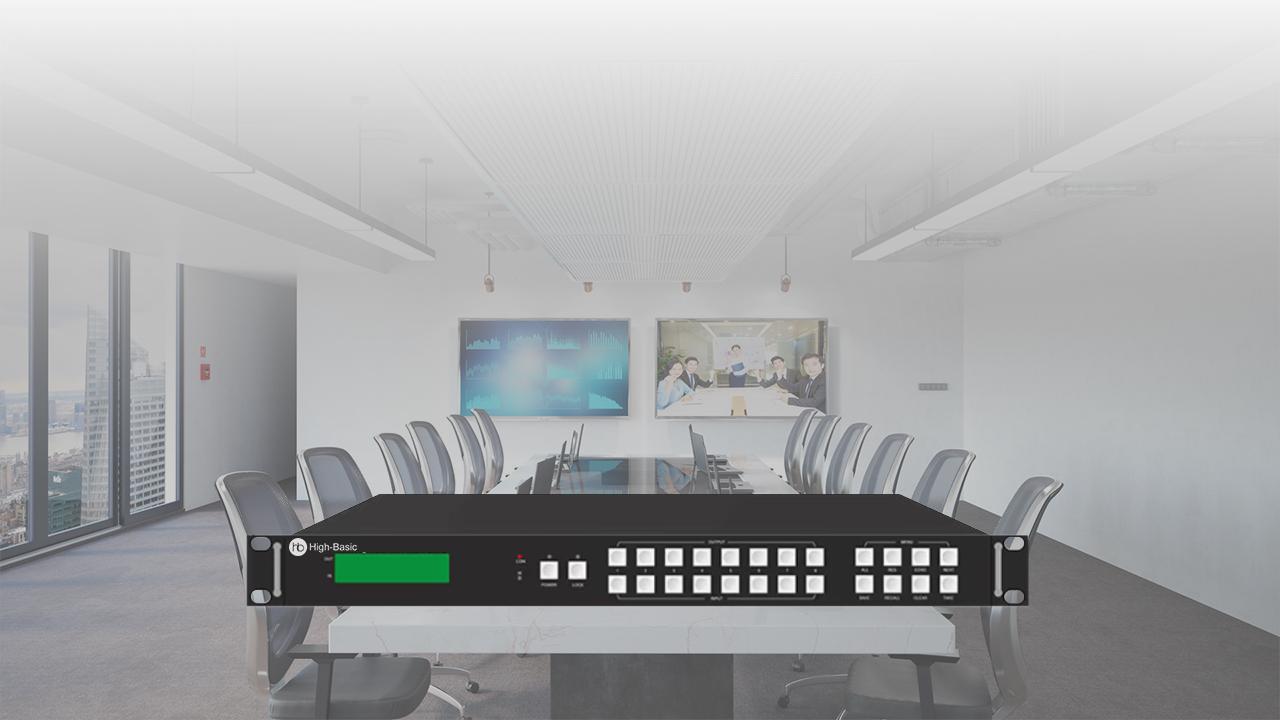

HB-SWB0404-SL / HB-SWB0808-SL
4进4出 / 8进8出 2K视频无缝切换矩阵
主要特点
1. 支持4路 / 8路HDMI输入和4路 / 8路HDMI输出的信号管理和路由；
2. 支持HDMI1.3标准，兼容HDCP1.X；
3. 瞬时无缝切换，无黑屏和抖动；
4. 支持最大4 / 8屏任意拼接功能；
5. 视频分辨率支持最高1920x1200@60Hz 4:4:4；
6. 数据带宽TMDS最高4.95Gbps；
7. 支持HDMI内嵌音频解嵌为平衡式模拟立体声输出；
8. 支持接收符合HDMI规格的PCM2.0音频数据或接入模拟立体声音频并嵌入HDMI同步传输；

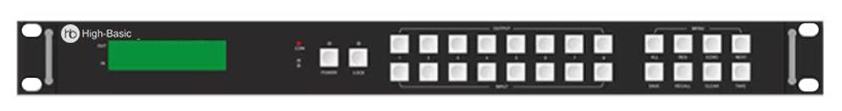

9. 前面板带LCD显示屏，支持按键菜单操作，支持EDID管理功能；
10. 内置4x4 / 8x8反向IR控制信号同步切换；
11. 支持前面板按键、RS-232、TCP/IP和Web控制；
12. 所有端口具有完善的ESD静电保护；
HB-SWB0404-SL / HB-SWB0808-SL
HB-SWB0404-SL / HB-SWB0808-SL
HB-SWB0404-SL / HB-SWB0808-SL
HB-SWB0404-SL / HB-SWB0808-SL
HB-SWB0404-SL / HB-SWB0808-SL
HB-SWB0404-SL / HB-SWB0808-SL
技术参数
可管理信号
HDMI、DVI、内嵌音频、HDCP1.4
数据带宽
TMDS每通道最高4.95Gbps
色彩空间
RGB，YCbCr 4:4:4
色彩
8bit
分辨率
输入输出480P至1920X1200P@60Hz，输出720P至1920X11200P@60Hz
传输距离
1080P@60≥15米 / 4K@60≥5米，4K@30≥10米，1080P@60≥15米

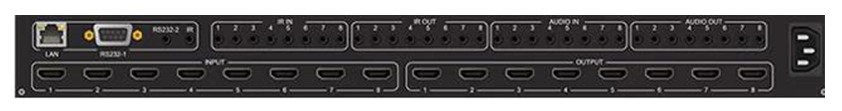

接口
4*HDMI Type-A IN； 4*HDMI Type-A OUT； 4*AUDIO IN（3pin凤凰端子）； 4*AUDIO OUT（5pin凤凰端子）； 1*LAN（RJ45）； 1*RS232（3pin凤凰端子）；
8*HDMI Type-A IN； 8*HDMI Type-A OUT； 8*AUDIO IN； 8*AUDIO OUT 8*IR IN； 8*IR OUT； 1*LAN（RJ45）； 1*RS232（DB9孔）；
功耗
36-50W / 70-90W
电源
单相三线D型座，带开关，内置电源，AC110-240V，50/60Hz
散热方式
主动式风扇散热
外观尺寸
430x200x44mm（不带机柜安装耳朵），483x200x44mm（带机柜安装耳朵）
净重
约3.5kg / 约4.2kg
机柜安装
1RU
工作噪音
≤36DB
外观
金属外壳 / 黑色
ESD保护
±8kV（空气放电），±4kV（接触放电）
环境温度
0°C ~ 40°C /32°F ~ 104°F（工作）；-20°C ~70°C / -4°F ~ 158°F（存储）
环境湿度
存储20%至90%（无凝露）；工作10%至90%（无凝露）
相关文件
HB-SWB0404-SL 4进4出HDMI无缝矩阵彩页
下载
HB-SWB0808-SL 8进8出HDMI无缝矩阵彩页
下载
