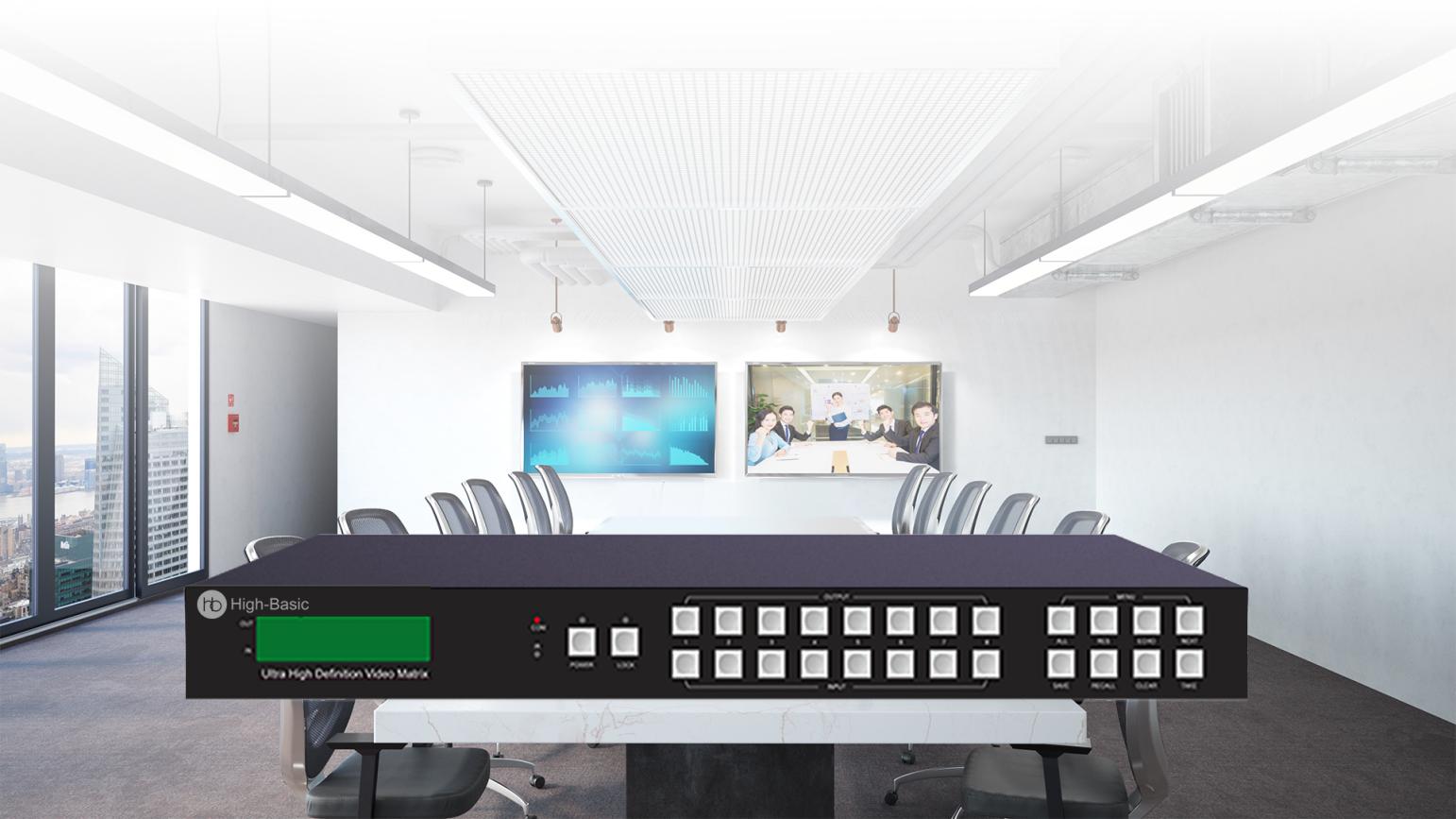

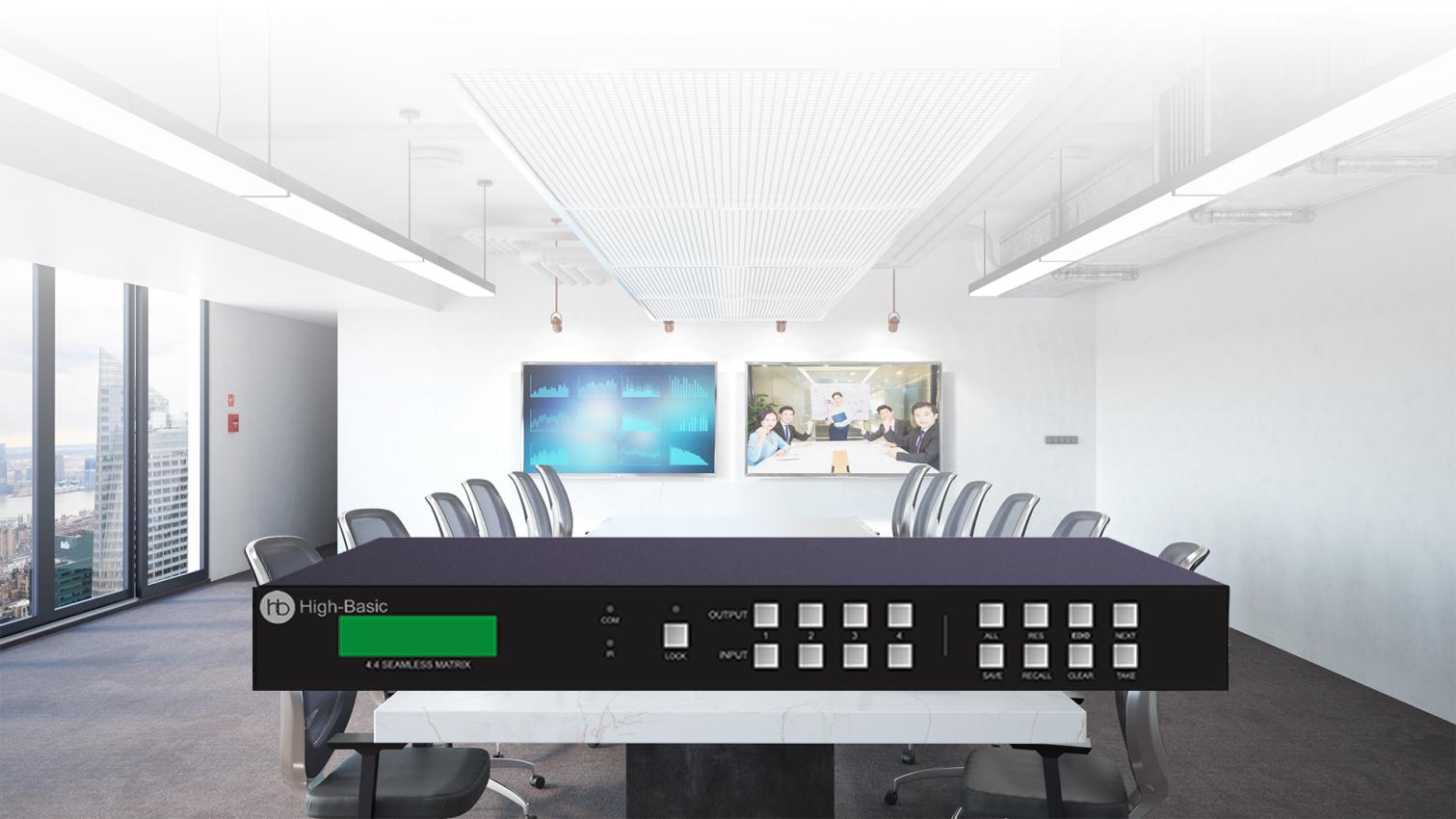

HB-SW0404-SL / HB-SW0808-SL

您所在的位置：首页 > 品牌中心 >High-Basic >智能控制 > HB-SW0404-SL / HB-SW0808-SL

4进4出 / 8进8出 HDMI无缝矩阵切换器

主要特点

1. 4 / 8通道输入 (HDMI/AUDIO/IR)，4 / 8通道输出(HDMI/AUDIO/IR)，同步切换；
2. 瞬时无缝切换，无黑屏和抖动；
3. 支持最大4 / 8屏任意拼接功能；
4. 符合HDMI2.0b和HDCP 2.2/1.4规范；
5. 视频分辨率支持最高 HDMI2.0 4K@60Hz 4:4:4；
6. 支持18Gbps视频带宽，TMDS 每通道最高 6Gbps；
7. 所有HDMI输出口都支持4K至1080P视频缩放功能；
8. 支持的HDMI音频格式高达7.1高清音频通道 (LPC，Dolby TrueHD 和 DTS-HD Master Audio)；
9. 支持 Dolby Vision，HDR10+和HLG；
10. 支持剥离HDMI源的音频给同轴音频口和模拟音频口输出；
11. 支持ARC功能，可以将HDMI显示设备的音频回传到同轴音频口和模拟音频口输出；
12. 支持CEC控制显示，以及智能EDID管理；
13. 1U机架安装设计，前面板带OLED显示屏；
14. 通过前面板按键、红外遥控器、RS-232、TCP/IP和Web控制；

技术参数

信号规模

4 / 8通道输入 (HDMI/AUDIO/IR)，4 / 8通道输出(HDMI/AUDIO/IR)，同步切换

视频类型

HDMI2.0, HDMI1.4, HDMI1.3, DVI1.0

输入分辨率

800x600, 1024x768, 1280x720, 1280x768, 1280x800, 1280x1024, 1360x768, 1400x1050, 1600x1200, 1920x1080, 1920x12002560x1440,3840x2160,4096x2160

输出分辨率

1024x768, 1280x720, 1280x1024, 1360x768, 1920x1080, 1920x1200, 3840x2160

颜色

RGB, YCbCr 4:4:4/4:2:2/4:2:0

音频类型

输入：PCM2.0 数字内嵌音频或模拟立体声输入输出：PCM2.0 数字内嵌音频、PCM2.0 光纤音频或模拟立体声输出

数据带宽

18Gbps，TMDS 每通道最高 6Gbps

无缝切换

支持，最高 HDMI2.0 4K@60Hz 4:4:4

多屏拼接

最大4 / 8屏任意拼接

扩展支持

4 x 4 / 8 x 8红外控制信号路由、HDCP 管理，EDID管理，音频加嵌，音频解嵌

接口

Panel：前面板按键x17 + LCD显示屏x1, IR接收窗x1 Video：HDMI Type-A 19Pin 母座x8 Audio：3pin 凤凰端子x4, 5pin凤凰端子x4, 3.5 Toslink 光纤接口x4 IR：3.5 插孔x8 RS232：3pin凤凰头 x1，波特率 9600，无校验位，8 数据位，1停止位 LAN：RJ45 x1，10/100Mbps自适应，DHCP 或静态地址，默认 IP：192.168.0.247

Panel：前面板按键x26 + LCD显示屏x1, IR接收窗x1 Video：HDMI Type-A 19Pin 母座x16 Audio：3.5 立体声插孔x16 IR：3.5 插孔x16 +1 RS232：DB9 孔 x1, 3.5 插孔 x1, 波特率 9600，无校验位，8 数据位，1停止位 LAN：RJ45 x1，10/100Mbps自适应，DHCP 或静态地址，默认 IP：192.168.0.247

功耗

50W / 90W

电源

内置电源, 单相三线 D型接口, AC100–240V, 50/60Hz

尺寸

430 x 220 x 44mm(1U) / 483 x 300 x 44mm (1U)

毛重

4KG / 5KG

散热方式

主动式风扇散热

外观

金属外壳 / 黑色
