HB-SWB0808 / HB-SWB1616
8进8出 / 16进16出 2K视频切换矩阵
主要特点
1. 支持 8路 / 16路 HDMI输入和 8路 / 16路 HDMI输出；
2. 支持HDMI1.3标准，兼容HDCP1.3；
3. 支持480i至1920x1080@60Hz视频分辨率；
4. 支持PCM7.1，杜比TrueHD，杜比数字+DTS-HD Master Audio；
5. 前面板带LCD显示屏，支持触摸按键操作；
6. 支持EDID透传和学习，支持音视频同步切换；
7. 支持前面板IR及后面板RS-232控制；
8. 所有端口具有完善的ESD静电保护；
9. 带锁扣的分体式电源；

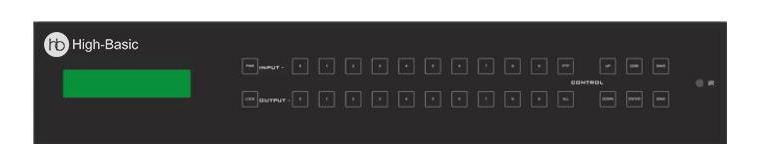

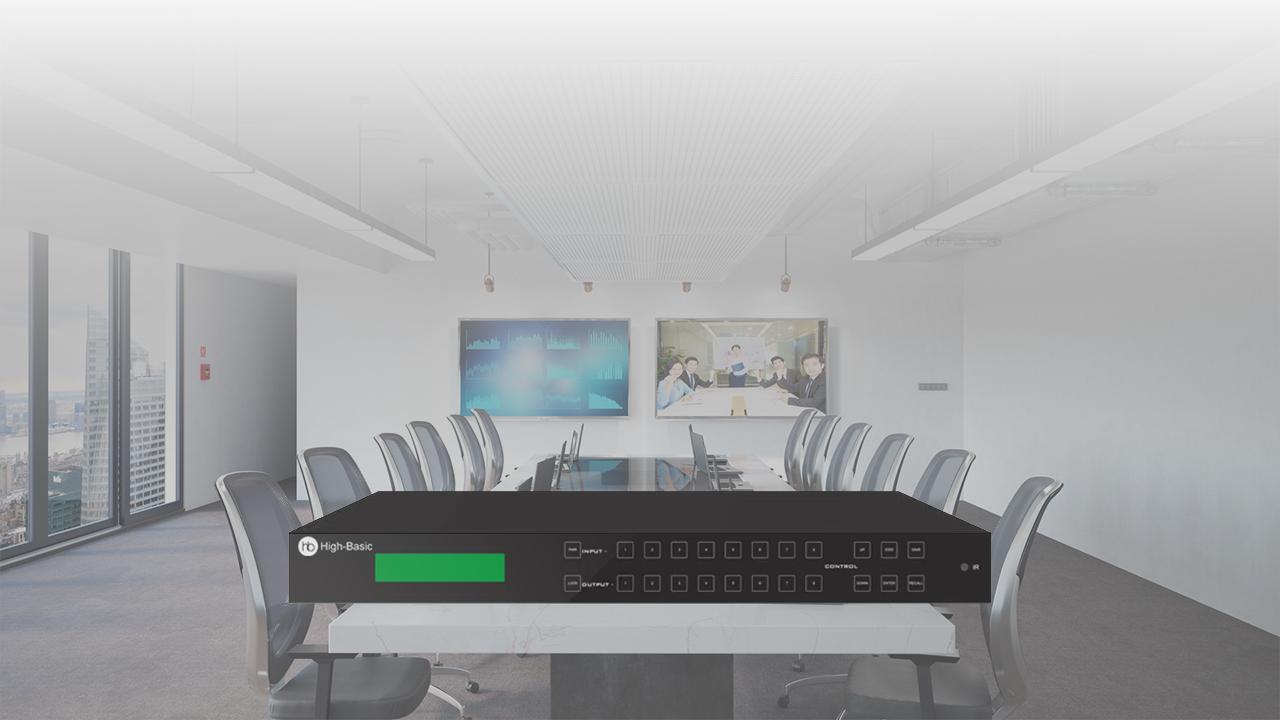

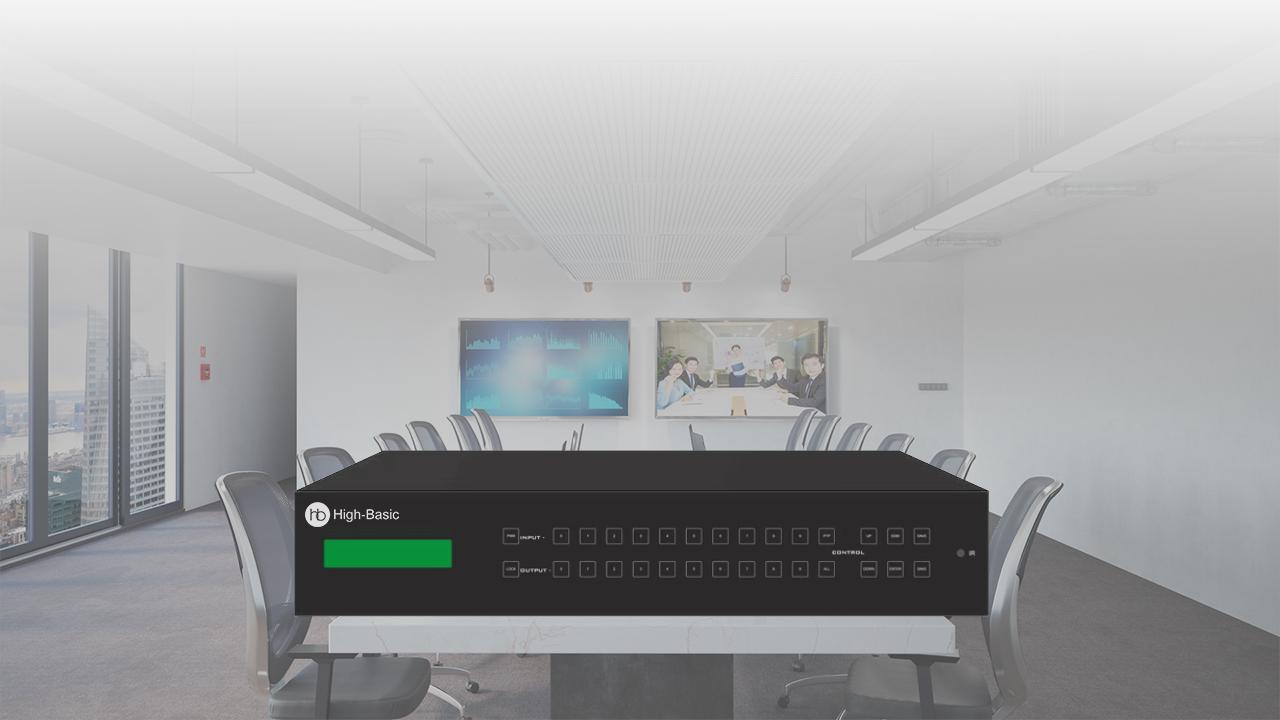

HB-SWB0808 / HB-SWB1616
HB-SWB0808 / HB-SWB1616
HB-SWB0808 / HB-SWB1616
HB-SWB0808 / HB-SWB1616
HB-SWB0808 / HB-SWB1616
HB-SWB0808 / HB-SWB1616
技术参数
可管理信号
HDMI、DVI、内嵌音频、HDCP1.4、HDCP1.3
数据带宽
TMDS每通道最高1.65Gbps
色彩空间
RGB，YCbCr 4:4:4/4:2:2/4:2:0
色彩
8/10/12/16 bit
分辨率
输入输出480i至1920X1080P@60Hz
传输距离
1080P@60≥15米
接口
8*HDMI Type-A IN； 8*HDMI Type-A OUT； 1*RS232 IN； 1*RS232 OUT；

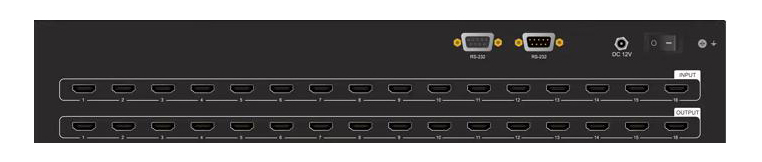

16*HDMI Type-A IN； 16*HDMI Type-A OUT； 1*RS232 IN； 1*RS232 OUT；
功耗
28W / 36W
电源
DC 12V/3A，分体式外置电源，AC100-240V，50/60Hz
散热方式
被动式
外观尺寸
440x280x45mm（不带机柜安装耳朵），483x280x45mm（带机柜安装耳朵）
440x280x89mm（不带机柜安装耳朵），483x280x89mm（带机柜安装耳朵）
净重
约2.8kg / 约3.9kg
机柜安装
1RU / 2RU
工作噪音
零噪音
外观
金属外壳 / 黑色
ESD保护
±8kV（空气放电），±4kV（接触放电）
环境温度
0°C ~ 40°C /-32°F ~ 104°F（工作）；-20°C ~ 60°C / -4°F ~ 140°F（存储）
环境湿度
存储20%至90%（无凝露）；工作20%至50%（无凝露）
相关文件
HB-SWB0808 8进8出HDMI矩阵彩页
下载
HB-SWB1616 16进16出HDMI矩阵彩页
下载
相关产品
HB-SW0404-SL / HB-SW0808-SL
4进4出 / 8进8出 HDMI无缝矩阵切换器
HB-SW0404-SL / HB-SW0808-SL
HB-SWB0404-SL / HB-SWB0808-SL
4进4出 / 8进8出 2K视频无缝切换矩阵
HB-SWB0404-SL / HB-SWB0808-SL
HB-CSB0840
功能全面的高性能智能边缘计算终端
HB-CSB0840
HB-SW0402

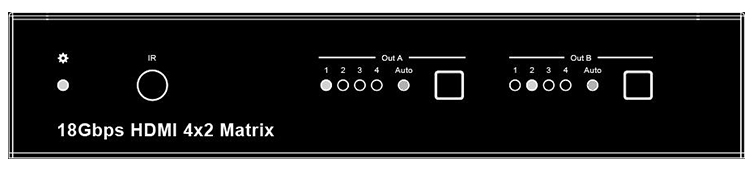

高性能4K60 HDMI 4x2矩阵切换器
HB-SW0402
HB-CS1688
智能物联控制主机是一款功能全面的物联控制管理设备
HB-CS1688
HB-SW0404

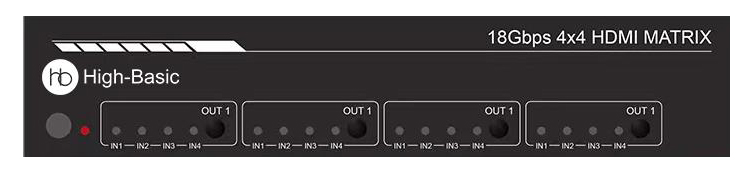

固定式矩阵切换器
